賦同溫控儀首次亮相，助力科學家實現高精確控溫和測量
近日，中國科學院合肥物質科學研究院固體物理研究所材料物理重點實驗室攜手中國科學技術大學、上海高壓科學技術研究中心、英國愛丁堡大學以及英國劍橋大學等單位通力合作，研究了氮相圖的形成機制，揭示了β - N?、δloc - N?和γ - 或? - N?之間存在路徑和相依賴的三相點，并證明了γ-N?在形成極端壓力和溫度的氮相圖方面具有根本重要性，為高壓下固態氮的特性賦予了全新的認知視角。相關研究成果的論文已于日前在《Scientific Reports》期刊上發表。其中，賦同量子所提供的溫控儀Photemp C08和低溫傳感器DT973對實驗溫度予以精準把控，發揮了重要作用。（論文鏈接）
氮在寬壓力和大溫度范圍內的相變、動力學和相圖

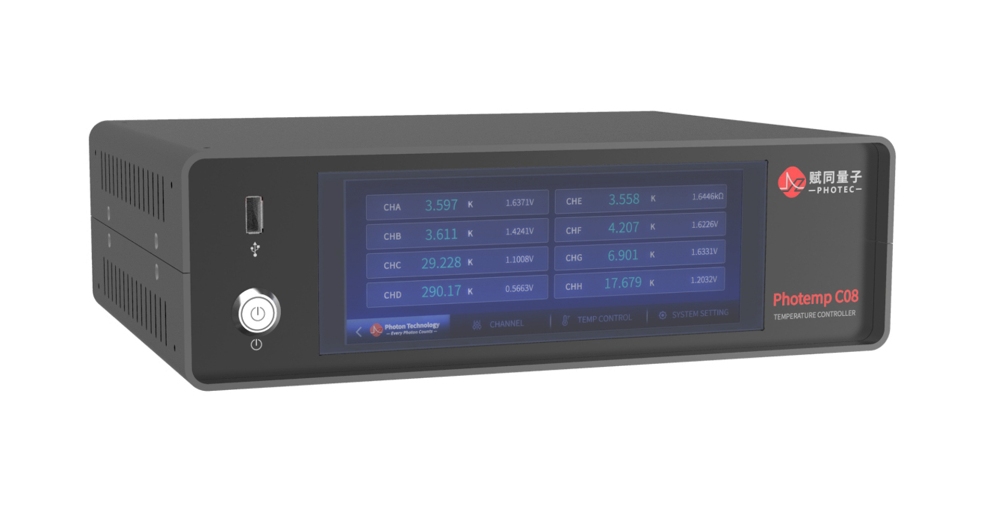

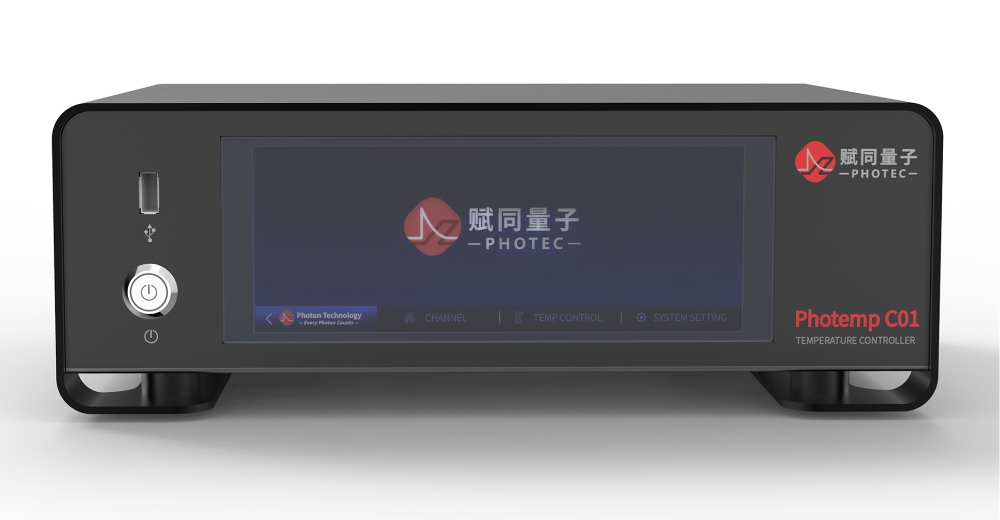

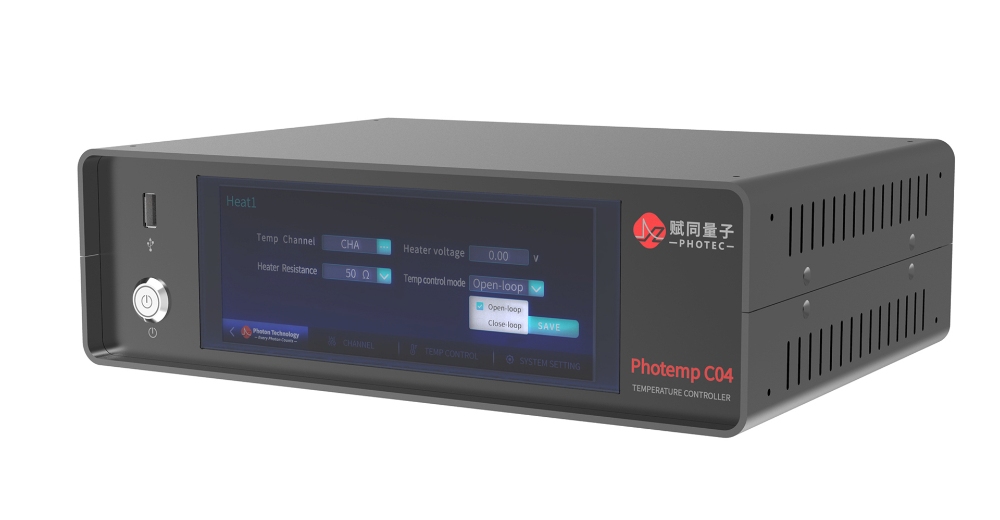

Photemp C系列溫控儀
最多配置有4個PID控溫環路，每個環路輸出支持38 W（加熱絲15 Ω）低噪聲加熱器電源。每個環路的輸入可與8個溫度計中的任何一個關聯，幾乎與市面所有二極管和電阻溫度傳感器適配。
這款溫控儀的溫度測量范圍可低至300 mK，分辨率高達0.1 mK，可實現從300 mK到500 K的連續測量和控制。同時，支持多類型二極管、電阻型傳感器，溫度計激勵電流可多檔調節，以降低溫度計自發熱。并支持USB(串口)、RS485通訊方式，ASCII協議，與多數廠家協議兼容。
溫度測量 | |
輸入通道 | 標準1、4、8個 |
輸入準確性 | 和溫度傳感器有關 |
測量分辨率 | 和溫度傳感器有關 |
更新率 | 10 次/ 秒 |
自動選擇量程 | 自動選擇合適的正或負溫度系數電阻傳感器量程 |
溫度曲線 | 支持多條標定曲線 |
傳感器輸入配置 | |
傳感器類型 | 二極管/電阻 |
測量類型 | 4引線差分 |
激勵 | 恒定電流帶電流翻轉功能 |
支持的傳感器 | 二極管：硅、砷化鎵 RTDs：Germanium, Carbon-Glass, Cernox?, 和 Rox? |
輸入接口 | DB9，可根據需求轉接。 |
溫度控制 | |
控制輸出通道 | 4路 |
控制類型 | 閉環數字 PID 控制，帶手動加熱器輸出或開環控制 |
更新率 | 10/s |
控制穩定性 | 取決于傳感器 |
PID控制參數設置 | |
P-比例（增益） | 0-10000 |
I-積分（復位） | 0-10000 |
D-微分（比率） | 0-10000 |
手動設置輸出 | 0~24 V，設置電壓分辨率0.01 V |
加熱輸出 | |
輸出類型 | PWM調制的24 V交流電源 |
控制模式 | 閉環數字 PID 控制，帶手動加熱器輸出或開環控制 |
數模分辨率 | 16 位 |
最大功率 | 38 W |
最大電流 | 1.6 A |
順從電壓 | 24 V |
接地 | 輸出參考機箱接地 |
加熱器接頭 | 雙香蕉接頭 |
顯示屏尺 | 6.8”TFT-LCD電容觸摸屏 |

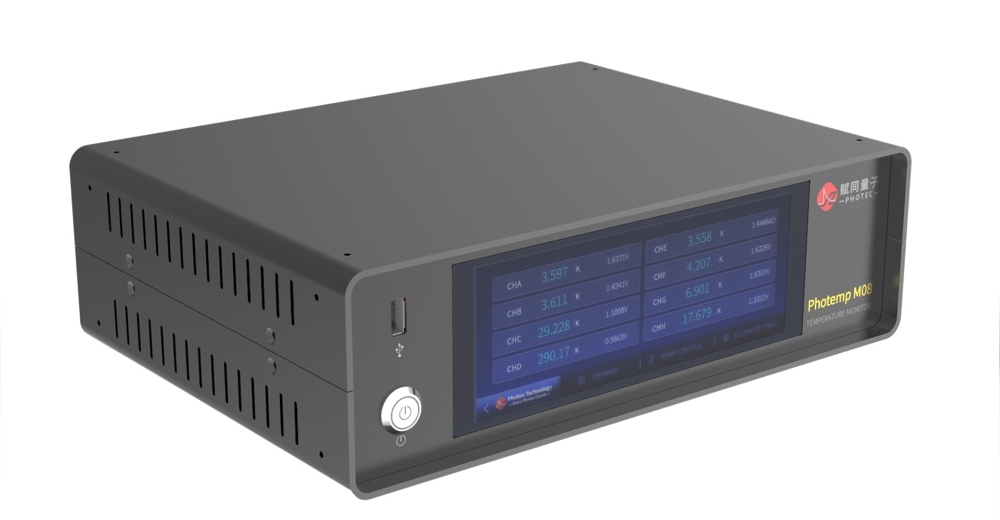

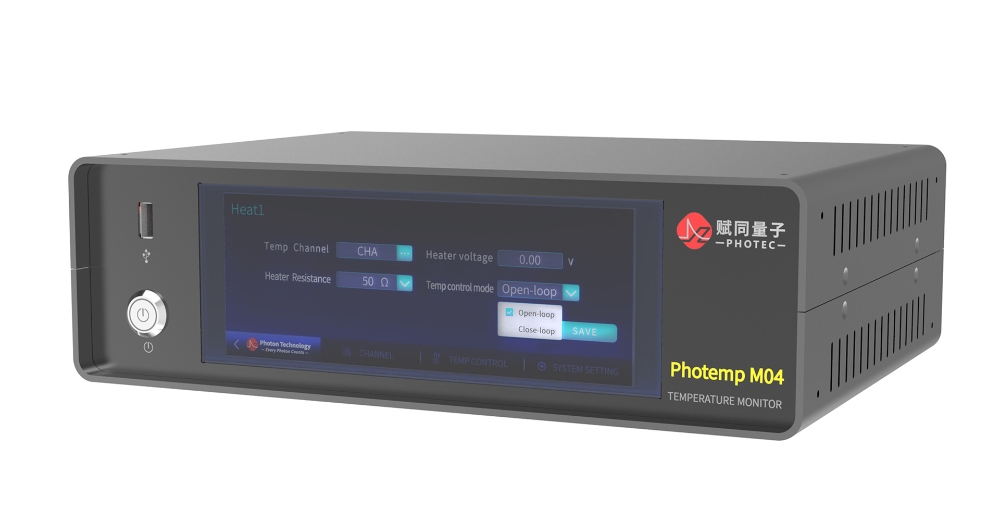

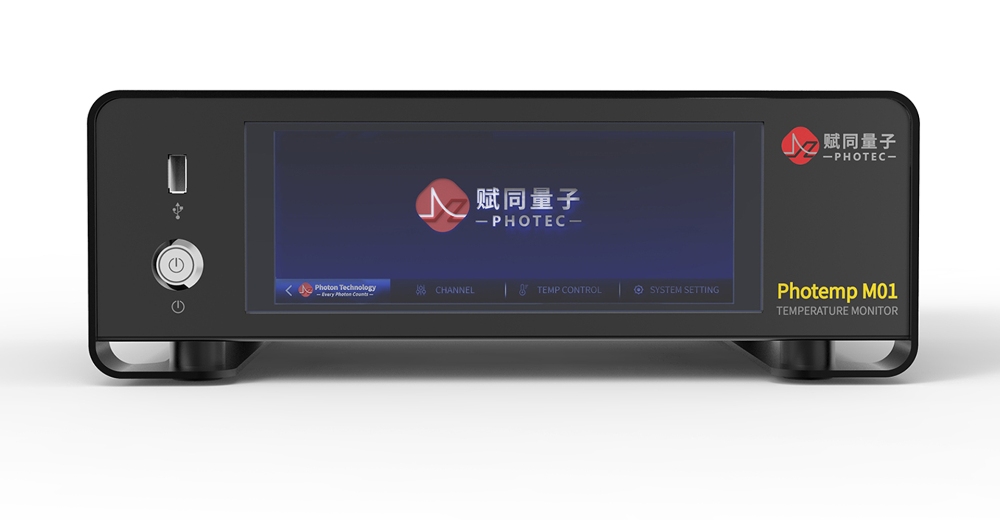

Photemp M系列溫度顯示器
此外，賦同還推出Photemp M系列溫度顯示器，具有極高的分辨率、準確性和穩定性。Photemp M系列溫度顯示器支持連接二極管、負溫度系數的電阻溫度計，最多可同時接入8個不同類型溫度計，為需要進行多點測量的用戶帶來極大方便。
輸入通道數 | 1、4、8 |
顯示精度 | 0.1 mK、0.1 mV |
模數轉換 | 16 位 |
傳感器類型 | ?極管型 / 電阻型 |
測量類型 | 四線法 |
輸入溫度計類型 | 二極管：硅、砷化鎵 |
| RTDs：Germanium, Carbon-Glass, Cernox?, 和 Rox? | |
顯示屏尺寸 | 6.8”TFT-LCD電容觸摸屏 |
存儲曲線 | 允許存儲多條溫度曲線，包括2條內部固化的標準溫度特性曲線 |
通信協議 | ASCII協議，與lakeshore協議兼容 |
通信接口 | RS485、USB串口 |
輸入電壓 | Tpy 220 VAC |
外形尺寸 | 220*300*96 mm |
